quarta-feira, 31 de dezembro de 2014

Visitas amigas...
olham peças de madeira no último dia de 2014

Enfim, o último dia do primeiro ano da Construção do Veleiro Gabí.
sempre é uma emoção esta etapa...
mas, hoje foi especial ao identificar a centésima peça
...  uma história de [re]construção que tento registra-la e compartilha-la com amigos que gostam do Vento que toca suavemente (às vezes nem tanto assim) nossa pele e que tantas vezes tem a capacidade de adentrar nosso coração vazio, tocando-o carinhosamente, tornando a dor suportável e trazendo Esperança ao nosso velho coração.



... fecho 2014 com 121 peças estocadas
... e, logo mais chegará 2015
... que pra mim terá cara e alma de Veleiro.


peças das últimas 2 semanas
inventário do dia 31/12/2014
... nas últimas 2 semanas fiz várias peças pequenas: Laterais da Cabine, Laterais do Cockpit e Mãos Francesas que conectam os Vaus às Cavernas.


últimas peças que ficaram prontas em 2014
#121, #120, #119, #118, #117 e #116

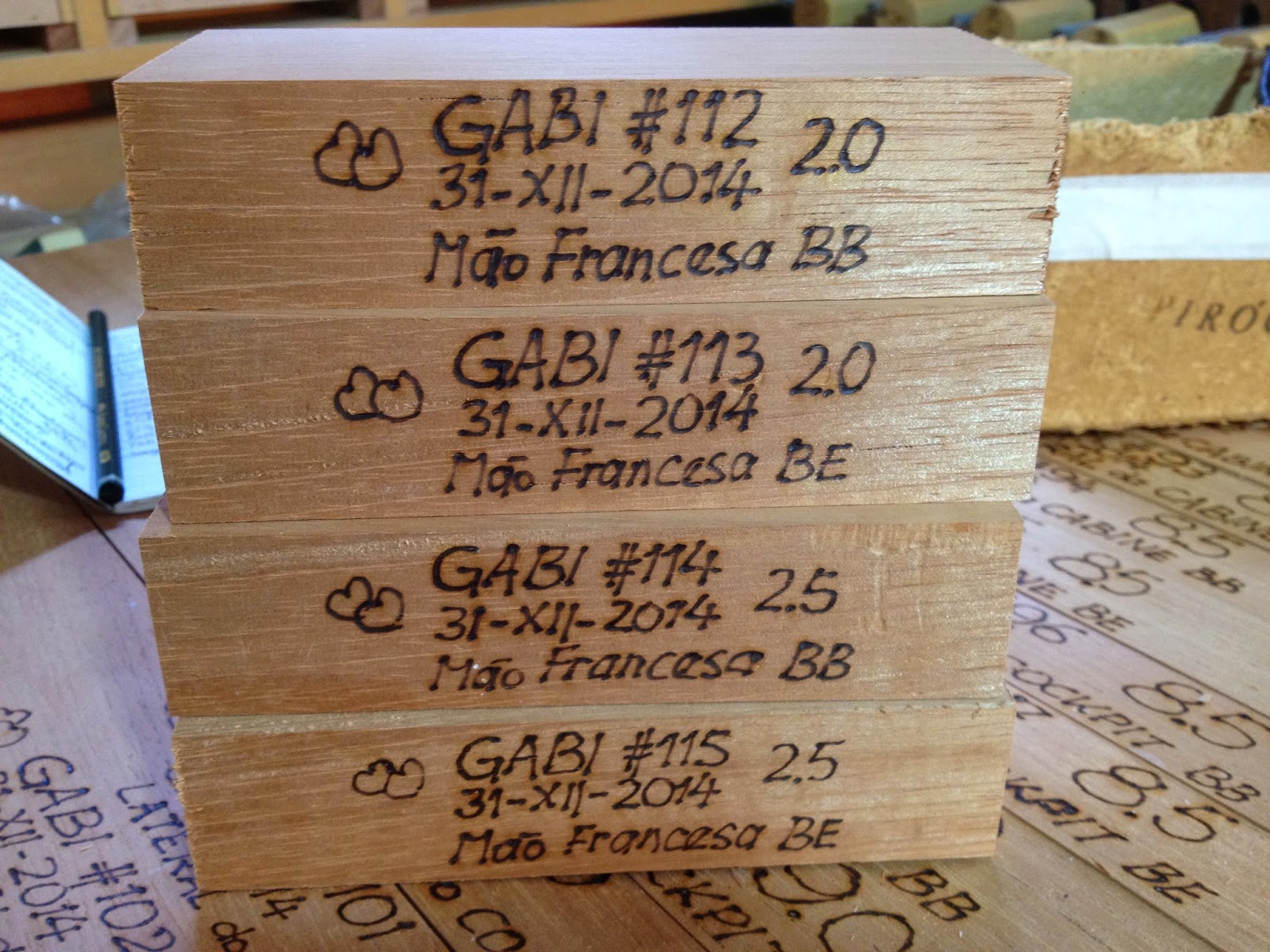

peças #115, #114, #113 e #112
peças #111, #110, #109 e #108
peças #107, #106, #105 e #104
peças #103 e #102
peças #101 e #100
peças #99 e #98
peças #97 e #96
peças #95 e #94
peças #93 e #92
peças #91 e #90
peças #89 e #88
peças #87 e #86
peças #85 e #84
... foi uma emoção quando identifiquei a peça #100, percorri um longo caminho até chegar à centésima peça.

peça #100: Lateral do Cockpit BB da Seção 9.5
... hoje recebi visitas amigas, que olham um monte de peças e continuam acreditando que todas juntas significa um Veleiro. Obrigado pelo carinho e apoio.


bons mineiros: Joel, Odilon, Silvinha e Henrique
D.Myrthes me trazendo um maionese deliciosa
tias Irani e Beth
lugar de saudades...
... um passo de cada vez nesse 2015 que se inicia logo mais, que seus dias sejam leves

... e, a estrutura do Veleiro Gabí vai dar as caras, cara e alma de um Veleiro suave, doce e meigo que dançará nos mares ao sabor do Vento que sopra pra onde quer.

... a gente se vê por aí.





terça-feira, 23 de dezembro de 2014

Na hora de fazer um balanço...
sento-me no balanço

Dezembro terminando
... hora de inventariar e ver o que evoluiu!


momento de paz com a Manuela

Planejei andar mais rápido... mas, fui devagarinho, às vezes empurrando, outras vezes sendo empurrado.

No entanto, ao olhar o que aconteceu desde o início deste ano, vi que houve bastante progresso... Obrigado Pai!

Nos desenhos e consultas identifiquei mais algumas peças a serem construídas antes do início da montagem. São "mãos-francesas" para dar sustentação entre os Vaus e as Cavernas. Portanto, a quantidade de peças aumentou...


em vermelho, mão francesa que une o Vau à Caverna
Este mês construí peças menores, com Gabaritos menores. Com isso, evoluí bastante na quantidade de peças. São muitos Vaus ao lado da Cabine, além das Laterais da Cabine e Laterais e Fundos do Cockpit


Vaus do Convés ao lado da Cabine - Seção 5.0
Hoje, completei 83 peças... todas no Estoque esperando o início da montagem das Seções.

Etapas dos Vaus do Convés:

  • Desenho da Curva: cada curva é traçada respeitando as medidas definidas no projeto. Para cada Seção temos cotas diferentes, isso significa que é necessário construir um Gabarito para cada traçado de curva
esquema de cotas do convés
vau do convés, vau da cabine, lateral da cabine e cockpit
minhas anotações manuais conferidas várias vezes

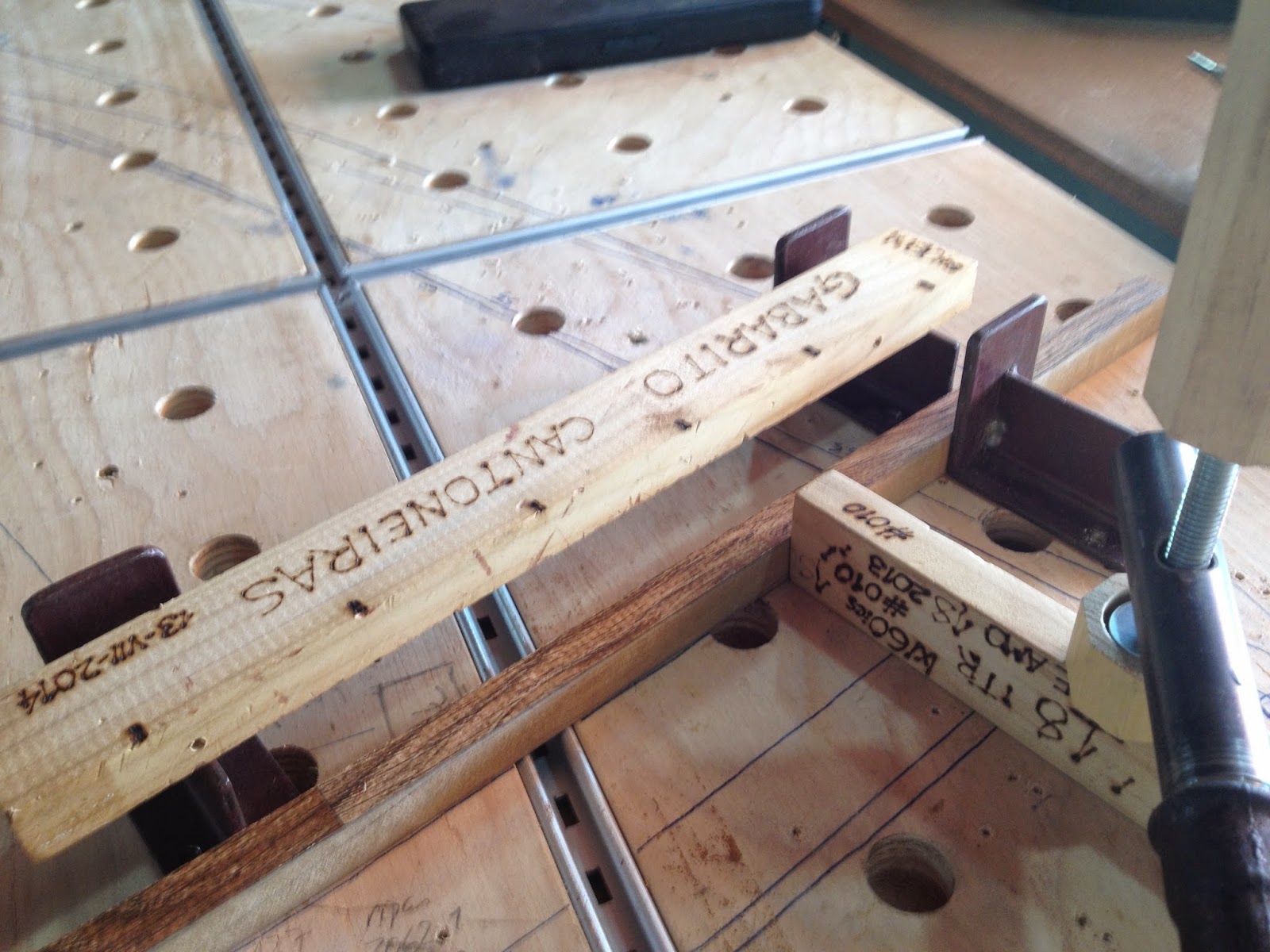

  • Gabarito: primeiro o traçado, depois a régua de apoio para a fixação das cantoneiras com espaçamento seguindo o gabarito
fixação das cantoneiras
para cada gabarito montado, duas peças (BB e BE)
gabarito pronto para laminação das peças
  • Laminação: ripas escolhidas, cortadas na medida e separadas para cada um dos vaus do convés de cada uma das seções
ripas cortadas (600 mm) e (650 mm)
pacotes preparados para laminação
preparo da massa de colagem epóxi
processo de laminação, sargentos no trabalho
  • Desengrosso: fazer em série é sempre mais rápido do que construir cada uma das peças até o final... e, depois começar tudo de novo.
vaus preparadas para a etapa do acabamento no desengrosso
conferência do trabalho
  • Identificação: já comentei outras vezes... a identificação de cada uma das peças, registrando a história delas através de fotos e dos meus apontamentos diários, tem um significado de [re]construção
Seção 5.5 - Vau do Convés - peças #64 e #65
Seção 6.0 - Vau do Convés - peças #66 e #67
Seção 6.5 - Vau do Convés - peças #68 e #69
Seção 7.0 - Vau do Convés - peças #70 e #71
Seção 7.5 - Vau do Convés (duplo) - peças #72 e #73
Seção 5.0 - Vau do Convés (duplo) - peças #74 e #75
Seção 7.5 - Vau do Convés (duplo) - peça #76
Seção 7.5 - Vau do Convés (duplo) - peça #77
Seção 7.5 - Vau do Convés (duplo) - peça #78
Seção 5.0 - Vau do Convés (duplo) - peça #79
Seção 8.0 - Vau do Convés - peça #80
Seção 4.5 - Vau do Convés - peça #81
Seção 4.5 - Vau do Convés - peça #82
Seção 8.0 - Vau do Convés - peça #83
Espero que 2015 este Veleiro tome forma...
...tenha cara de veleiro, tenha alma de veleiro!


domingo, 30 de novembro de 2014

Novembro...
mês difícil demais

Aniversário meu e da Débora
... que compartilha do meu caminho há quase 38 anos!


... um mimo ao longo de um caminho vazio!

Novembro sempre foi um mês alegre... cheio de surpresas, alegrias e celebrações.

Mas, depois que parte da gente se vai, deixando um vazio com forma, cheiro e cor (além de tantas outras coisas)...


resta acolher o que nos resta
festa... não mais
resta escolher trilhar pelo que nos resta
festa... apenas nos outros e dos outros

Aos que comigo caminham,
Obrigado pelo cuidado, apoio e estímulo...
Que ajudam a não perder o que resta.
Obrigado.

sexta-feira, 31 de outubro de 2014

Fechando Outubro com 19 pares...
faltam 3 pares de Cavernas

Registrar
... para ver e rever a história!

É um exercício nem sempre fácil, aliás como a maioria dos exercícios. Mas, ao reler meus apontamentos diários vou percebendo o meu próprio rastro pelo Caminho.

E, olhando para trás ao longo deste mês de Outubro, fico satisfeito com os progressos... contrário ao dia-a-dia quando parecia que não estava andando bem.

Enfim, registro um pouco dos outros 6 pares que ficaram prontos neste mês. E, a você que tem acompanhado este blog... muito obrigado pelo apoio!

Registro de algumas etapas nesta fabricação:

  • Preparo de Ripas: ripas com sobre-medida depois da serra circular são acabadas no desengrosso com 10 mm
ripas brutas para serem aparelhadas comm 10 mm
aproveitando o belo dia, desengrossando ripas no deck
  • Preparo do Gabarito: curvas copiadas na mesa de trabalho, elementos de fixação separados para utiliza-los (cantoneiras, sargentos bengalas, régua para fixação e gabarito)
curvas copiadas na mesa
cantoneiras esperando para entrarem em ação
tupo pronto para início do gabarito
sargentos bengala, úteis para alinhamento vertical
posicionamento da régua para apoio das cantoneiras
ajustes na régua
fixação das cantoneiras com gabarito
seguindo no processo de fixação das cantoneiras
  • Preparo da Massa: preparo da massa na proporção 1:2, tenho utilizado o produto MC-3000 da TecPox
massa preparada (TecPox)
preparando as ripas com massa de colagem
  • Laminação: sanduíche de ripas prontos e empacotados com Stretch. Tenho reforçado nas pontas para garantir a modelagem adequada sem rasgar o Stretch nos tops das extremidades do gabarito
reforço com stretch nas extremidades
ajustando as ripas na mesa com apoio dos sargentos bengala
sargentos hand screw em ação (mínimo de 12 horas)
  • Identificação das Peças: etapa sagrada na minha oficina... é o momento de reflexão, lembranças, saudades e a certeza que não estou só (como sempre a Gabí expressava)
2 pares prontos para serem identificados
peças #58 e #59 identificadas
peças #56 e #57 identificadas
peças #58, #59, #60 e #61 identificadas
  • Estoque: ainda bem que o Mezanino foi bem dimensionado... ainda tenho espaço para o restante das peças antes de iniciar a montagem das seções
61 peças armazenadas

E, que Novembro seja um mês leve e cheio de Graça!
