Resumo do Mês...50% das cavernas prontas

Balanço no Mês de Julho de 2014...

Foi um bom mês...
Aproveitei a última hora do dia para fazer um balanço deste mês e foi bom...

• 16 Cavernas novas, 8 Seções

com o visual de um barco

• 22 Cavernas: isso significam 50% de todas as Cavernas do Veleiro... bons progressos!
•   7 Vaus: este mês não fiz mais Vaus

em verde peças já construídas

pilha de cavernas na mesa de trabalho

pilha de cavernas na mesa de trabalho

olhando para a mesa:

felicidade

olhando para a frente:

receio do que falta

olhando para trás:

esperança brota no coração doído

e, na certeza de jamais estar só...

"The pain now is part of the hapiness then.

That's the deal." - C.S.Lewis

#28 e #29 Par de Cavernas...as maiores até aqui

Terminando o mês de Julho com mais um par de Cavernas prontas (29 peças prontas) e preparadas para o estoque...

Resumo das etapas de fabricação:

• Traçado da linha hidráulica: cópia do original com carbono na mesa de trabalho, seguindo com fixação da régua de modelagem do traçado para fixação das cantoneiras do gabarito

ajustando a régua mdf à linha hidráulica

• Montagem do Gabarito: 60 cantoneiras ajustadas à linha da régua de modelagem fixadas com 120 parafusos 4x20 mm

gabarito pronto para laminação de mais duas cavernas

• Stops (strips) para folga da linha: esses stops garantem a folga entre a linha hidráulica e as cavernas, um para cada cantoneira (apenas encostados) e apenas os stops das pontas do gabarito são fixados com fita crepe

gabarito com stops simulando o espaçamento do casco

• Comprimento da ripa: para facilitar o transporte do tamanho necessário para cada ripa fiz uma régua com 2 mm (resto de alguma ripa) para isso

comprimento das ripas para essa caverna

• Escolha das ripas: sempre há alguma imperfeição nas madeiras, escolher as melhores e montar os jogos antes de fazer os sanduíches com epóxi

ripas escolhidas e limpas para laminação

• Fixação vertical: à medida que fui laminando as cavernas observei que gastar alguns minutos para ajustar todas as ripas verticalmente traz um excelente resultado no final

ajustando as ripas ao gabarito com ajuda de sargentos alemães

ripas ajustadas ao gabarito e horizontalmente à mesa

• Laminação: o pot-life da massa de colagem é de apenas 20 min, isso significa que o tempo para o preparo do sanduíche de ripas, a moldagem no gabarito precisa ser bem rápida... e, depois disso faço a fixação final com todos os sargentos hand screw

detalhe da fixação dos sargentos

detalhe dos sargentos no trabalho pesado

sargentos a postos por mais de 12 horas

turno começando... até logo mais

• Desmoldagem: depois de laminadas, em apenas 6 minutos retiro todos os sargentos e observo que a caverna sempre movimenta uns 10 a 15 mm no ponto mais côncavo da curva

retirada dos sargentos e mais uma caverna laminada

• Acabamento final (desengrosso): as peças laminadas ficam entre 41 a 43 mm de espessura e rapidamente são desengrossadas ficando com 35 mm de espessura final conforme definido em projeto

par de cavernas laminados e acabados no desengrosso

• Identificação: ligar o pirógrafo e lentamente ir gravando a história desse veleiro, momento de lembrar que "a dor agora faz parte da felicidade, esse é o acordo", nas palavras de C.S.Lewis

peça #28: caverna BB da Seção 5.0
peça #29: caverna BE da Seção 5.0

#26 e #27 Cavernas da Seção 4.5...quase não cabem na mesa

Resultado do final de semana...

Seção 4.5 e quase 40 metros de ripas para construir as 2 cavernas dessa seção, as próximas 4 seções tem as maiores cavernas.

Pelo tamanho das cavernas parece ser necessário muitas horas de trabalho, mas estou bem satisfeito com os resultados, pois tenho gasto cerca de 1,5 hora para preparar o gabarito, 1 hora para  laminar uma caverna, 0,5 hora para desmolda-la e 20 minutos para termina-la no desengrosso.

Menos de 5 horas de trabalho e um novo par de cavernas estão seguindo para o estoque.

performando: 5 horas e um par de cavernas pronto

Registrando algumas etapas:

• Sargento Bengala: nessa mesa de trabalho, os sargentos bengalas são úteis para garantir que as ripas fiquem paralelas à mesa durante a etapa de fixação e laminação

sargentos bengala para ajuste horizontal

para garantir que as ripas fiquem retas junto à mesa

• Laminação das Cavernas: hora de fazer um pouco de força e orquestrar a parada com os pelotões de sargentos, primeiro os sargentos bengala e depois os sargentos hand screw

arco e corda... prontos para o embate

ajuste com cuidado e apoio de sargentos

quase lá... encostando as ripas no gabarito

fixação dos sargentos hand screw para laminação da caverna

• Movimento dos Sargentos: o projeto desse Hand Screw é mesmo bem interessante, pois garante utiliza-los em posição inclinada e mesmo assim proporcionar um excelente aperto paralelo

detalhe da flexibilidade no ajuste desses sargentos

• Tirando o Stretch: desencapando os sanduíches já laminados e seguir para o desengrosso

stretch cumpriu sua função - limpeza no trabalho

• Desengrosso: cavernas com ripas de 3200 mm são mais trabalhosas, mas tenho conseguido faze-las sozinho na oficina

caverna no desengrosso

acabamento da caverna no desengrosso

• Identificação: uma das etapas que mais me emocionam e dão prazer... Paulo Seiki Matuzaki muito obrigado pelo pirógrafo que me emprestou, gravar cada peça fabricada vai registrando a história desse veleiro

peça #26: caverna BB da Seção 4.5
peça #27: caverna BE da Seção 4.5

pirógrafo cedido pelo Paulo...
mais milhas acumuladas

#22, #23, #24 e #25 Cavernas...quatro de uma vez para o estoque

A noite desta 6a.feira rendeu...

Desde o último final de semana venho trabalhando em 2 Cavernas da Seção 2.5 e as 2 Cavernas (quase retas) da Seção 0.0.

E, aproveitei para desengrossa-las na mesma noite, pirografando-as e guardando-as no estoque. É gostoso estocar 4 peças de uma só vez. Dá uma impressão que estamos produzindo muitas peças simultaneamente... risos!

Enquanto selecionava as fotos e pensava em como registra-las neste post, assisti o filme Shadowlands com a Débora. E, duas falas calaram fundo na minha alma e expressam muito bem os sentimentos misturados de alegria e dor... assim tem sido também comigo.

• Joy Gresham: We can't have the happiness of yesterday without the pain of today. That's the deal.
• Jack (C.S.Lewis): The pain now is part of the happiness then. That's the deal.

peça #22: caverna BB da Seção 2.5
peça #23: caverna BE da Seção 2.5
peça #24: caverna BB da Seção 0.0
peça #25: caverna BE da Seção 0.0

Cavernas da Seção 2.5

• Ajustando régua na curva: a régua de 18 x 18 mm de MDF tem aguentado bem as ginásticas de cada traçado

ajuste da régua à curva hidráulica

• Preparando o Gabarito: 2 parafusos 4 x 20 para cada cantoneira, eles trabalham e depois descansam na caixinha até o próximo turno

fixação das cantoneiras

gabarito pronto para laminação de mais um par de cavernas

• Strips posicionados: no início pareceu ser mais trabalhoso preparar todos esses pequenos Strips, mas economizar o traçado paralelo à curva descontando os Strips dá muito mais trabalho e nem sempre acerta-se na curva paralela e perpendicular ponto-a-ponto

stops posicionados

• Escolha das Ripas: ter um estoque de ripas prontas e escolhidas ajuda muito, mas meu estoque está terminando... logo logo preciso parar um dia só para preparar ripas

ripas selecionadas e limpas

tudo pronto para laminar a caverna

• Preparo da Massa de Colagem: minha fórmula empírica tem sido infalível, não falta nem sobra massa

kit para preparo da massa de colagem

massa de colagem preparada

• Sanduíche pronto: hora de verificar se tudo está certinho e as ripas vão responder bem aos alongamentos necessários para ajustar-se às cantoneiras do gabarito

sanduíche pronto empacotado com stretch

hora de fazer força e com cuidado para não trincar as ripas

• Laminação da Caverna: depois de várias cavernas laminadas, aprendi uma sequencia de atividades que tem dado certo: aproximo com as mãos, utilizo sargentos maiores, ajusto aos poucos e finalmente sigo fixando os sargentos que fabriquei

suando a camisa para fazer chegar ao gabarito

mas, sempre com a ajuda dos sargentos alemães

um a um enfileirados para próximo turno de trabalho

• Desmoldagem: no sábado ficou pronta a BB e no domingo ficou pronta a BE

duas cavernas prontas para serem desengrossadas

Cavernas da Seção 0.0

• Preparando o Gabarito: não precisava laminar esta caverna, pois é praticamente uma reta, mas decidi seguir o mesmo processo

fixação das cantoneiras com parafuso 4 x 20 mm

ajuste da régua mdf à curva hidráulica

• Escolha das Ripas: aproveitei recortes de ripas anteriores, pois esta caverna é a mais curta de todas

escolha das ripas e corte no comprimento

ripas preparadas para laminação

• Laminação da Caverna: é uma caverna curtinha, mas mesmo assim não deixei de seguir o mesmo método e foram 30 Hand Screw trabalhando neste turno

laminação da caverna

detalhe da laminação protegida com stretch

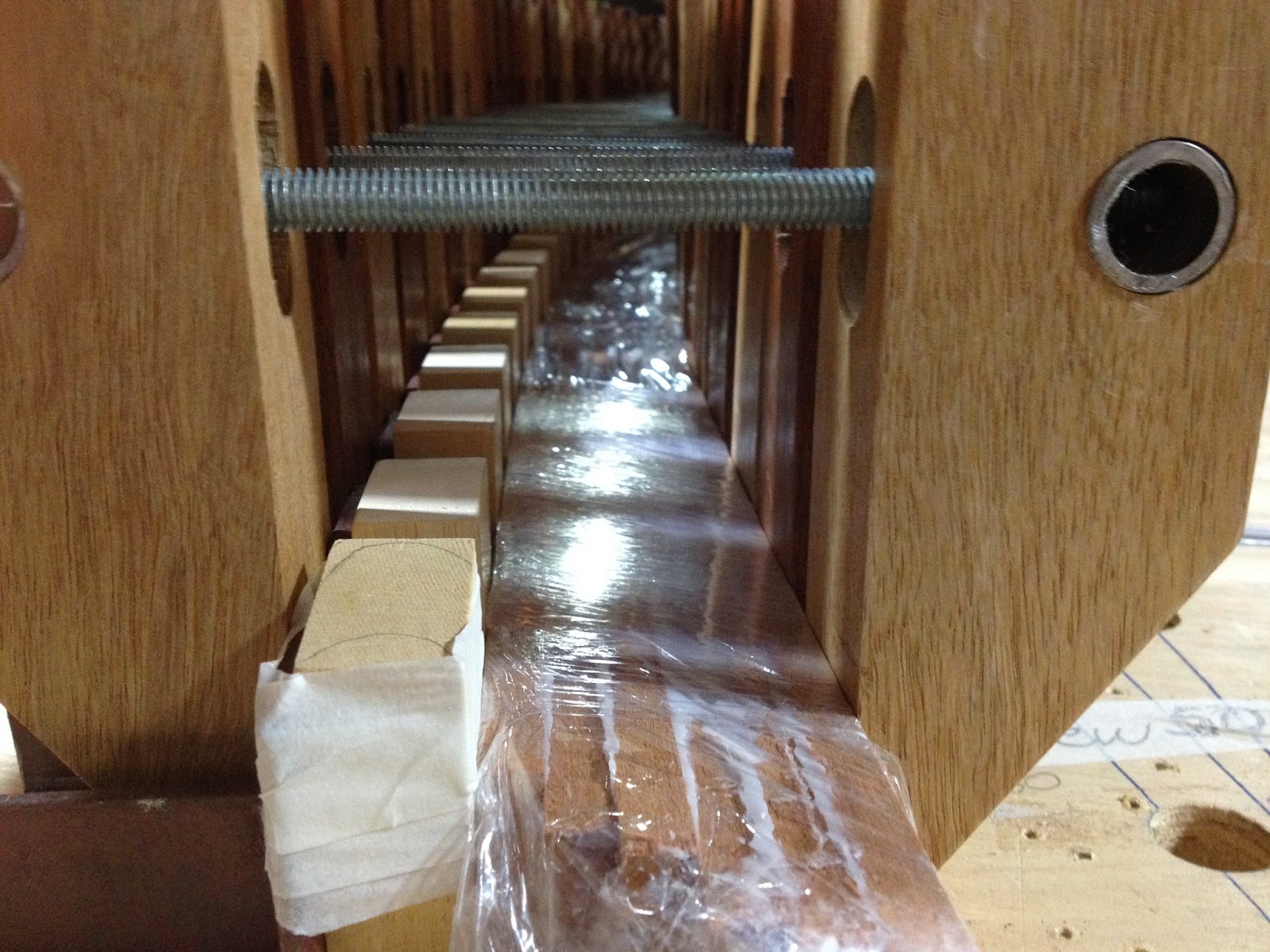

por dentro dos sargentos

• Detalhe da pré-fixação vertical: importante não esquecer de ajustar verticalmente para garantir que todas as ripas fiquem bem assentadas na mesa de trabalho

ajustando as ripas horizontalmente com os sargentos bengala

• Prontas para serem identificadas: desta vez ficaram prontas 2 pares de cavernas, ganhando ritmo

cavernas prontas
