Seções Provisórias: 11.0 e 11.5
... para conformar a Popa

Espelho de Popa, que é a Seção 10.5, é a última Seção que fecha à Ré o Veleiro... mas para a laminação do Casco é necessário montar no Picadeiro essas duas Seções Provisórias.

Depois da laminação do Casco com Strips essas duas Seções Provisórias serão removidas. Elas foram construídas com chapa de compensado.

Essas Seções foram construídas e posicionadas no Picadeiro de forma semelhante às outras Seções. Elas foram fixadas com oito balizas (ripas de Pinus tratado para Deck de 3 metros), quatro de cada lado e aparafusadas com fusos cortados na medida necessária, arruelas e porcas.

Nivelamento referenciados nas Seções já fixadas e centralização através de linha de centro e prumo garantindo que a Seção fosse fixada corretamente.

Depois de fixada foram recortadas os excessos das balizas no contorno da Seção para que os Strips possam ser fixados sem necessidade de trabalhar nas balizas.

Seção 11.0 - posicionamento nas balizas (nivelamento)

Seção 11.0 - recortes nas pontas das balizas (excesso)

Seção 11.5 - posicionamento nas balizas com cabos e pórtico

Seção 11.5 - detalhe da linha de centro com prumo

Seção 11.5 - detalhe da linha de centro com prumo
centro da travessa no picadeiro

Todas as 24 Seções (22 da Estrutura do Veleiro e 2 Provisórias) fixadas no Picadeiro... agora seguem uma etapa de revisar todo o Nivelamento e revisão do posicionamento correto de cada Seção em relação ao Centro do Veleiro.

Verificar o Paralelismo de cada Seção em relação às demais Seções e o Perpendicularismo.

Revisei várias vezes... pois, à medida que as Seções foram posicionadas e fixadas no Picadeiro há pequenas movimentações na hora de apertar a Fixação ou pequenas falhas.

Depois de cada etapa concluída sempre gasto um tempo observando e curtindo a etapa concluída... há muitos passos e etapas pela frente, mas também há muitas etapas que já fizeram história. Tem sido muito prazeroso curtir isso.

Uma mistura de satisfação, de vitória e de certeza que o mais importante de tudo é o Caminho...

visão da estrutura do Gabí sobre o Picadeiro

panorâmica da proa para a popa do lado de BE (boreste)

detalhe do registro da celebração da montagem da estrutura
seção 0.0 - última seção da estrutura fixada (proa)

visão da estrutura do Gabí sobre o Picadeiro

detalhe das balizas e picadeiro

domingo, 15 de julho de 2018

Estrutura do Camarote de Casal
...na Proa

Esta seção é formada pelas últimas 5 seções seguindo em direção à Proa... 4 dessas seções estão registradas nesta postagem, montadas uma-a-uma no Picadeiro...

e recebi um presente da minha esposa na montagem da última Seção... a Seção 0.0.

estrutura formada por 5 seções:
2.0, 1.5, 1.0, 0.5 e 0.0

Finalmente, depois de 4,5 anos construindo mais de 420 peças laminadas, reforços maciços e anteparas de chapa de compensado naval... todos de Cedro Rosa, sigo firme terminando de montar a Estrutura do Veleiro Gabí, um Cabo Horn 40 pés projetado pelo Cabinho da Roberto Barros Yacht Design.

Dá pra imaginar a emoção que essa etapa significa pra mim... é minha própria [re]construção de vida.

Montagem das Seções

Seção 2.0: descrita na postagem anterior, pois esta Seção é comum à Estrutura do Banheiro BE e Camarote BB.

Seção 1.5: seção intermediária no Camarote de Proa... o Suporte para a Cama de Casal será construído depois que o Casco estiver virado.

preparando a seção 1.5 para ser içada e posicionada

cabos de içamento posicionados

detalhe das barras rígidas fixadas nas extremidades
para facilitar o nivelamento horizontal

nivelamento horizontal sendo verificado com nível a laser

detalhe do posicionamento das balizas antes da fixação definitiva

Seção 1.0: seção intermediária no Camarote de Proa com Suporte e Antepara para a Cama de Casal.

seção 1.0 posicionada para içamento

seção içada, posicionada sendo nivelada

detalhe dos espaçadores e blocos de suporte

seção nivelada e posicionada

detalhe do fio de prumo no centro da seção

detalhe do fio de prumo no centro da travessa do picadeiro

vista BE das 20 seções posicionadas e alinhadas

vista BB das 20 seções posicionadas e alinhadas

Seção 0.5: seção intermediária no Camarote de Proa com Suporte para a Cama de Casal.

seção 0.5 posicionada para içamento

seção içada e nivelada horizontalmente
ripas rígidas fixadas com sargentos nas extremidades

vista de BE

Seção 0.0: última seção!

seção 0.0 posionada para içamento

almiranta Débora me dando a honra
no içamento da Seção da Proa!

última seção sendo içada pela Débora

seção fixada no picadeiro

detalhe do bico que será integrado à Roda de Proa

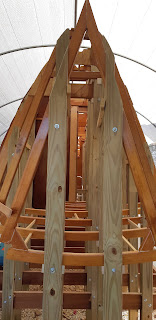

vista BB da estrutura completa

vinho que veio do Chile...
obrigado Elom, Cecília, Elisa e Alice
mesmo de longe estão sempre presentes nesta história

celebrando a estrutura completa do Veleiro Gabí
... 1.655 dias depois do início da 1a.peça laminada
... foram fabricadas 398 peças
... foram montadas 22 seções

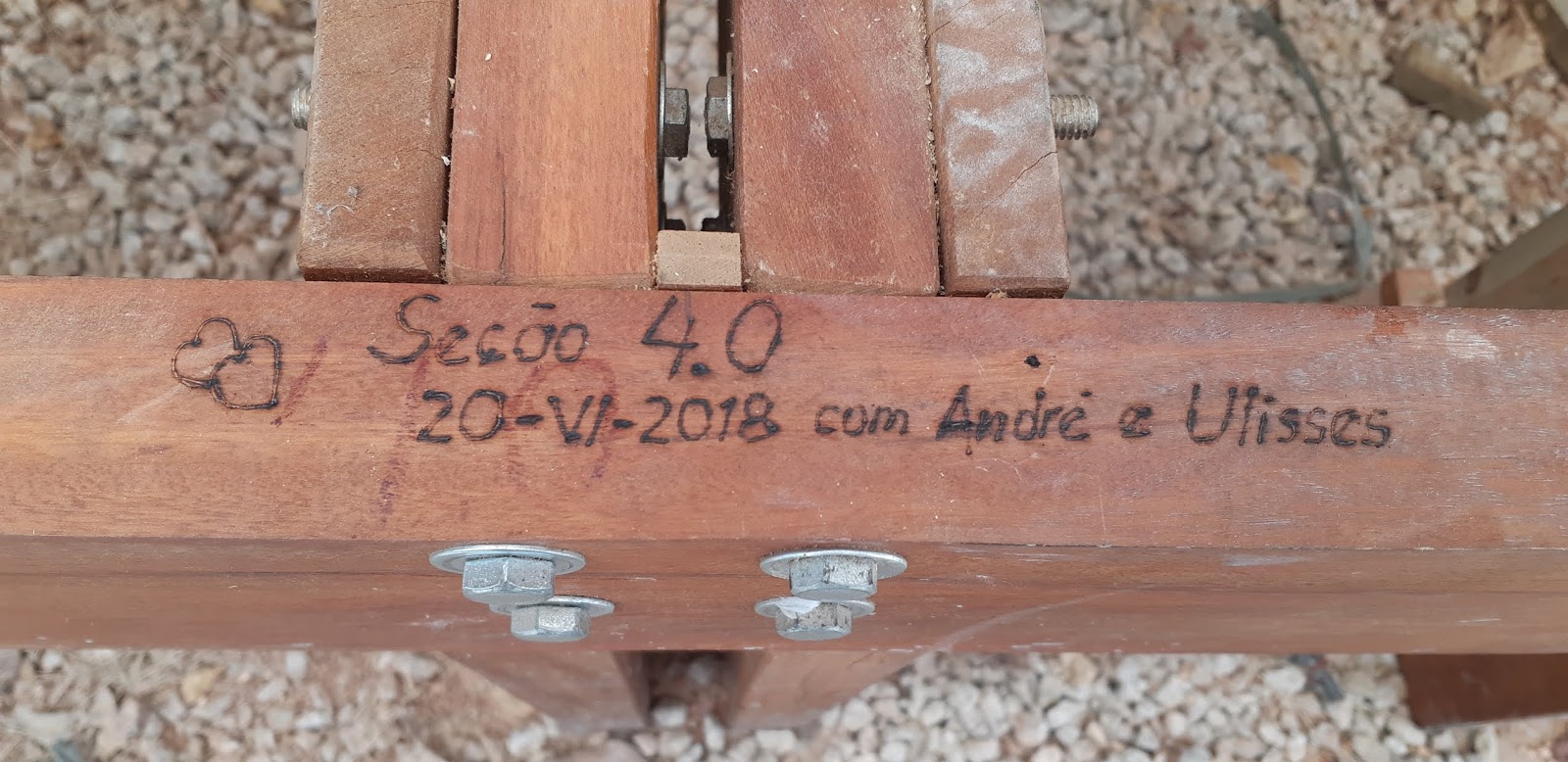

Registros na Base do Picadeiro

Últimas seções tomando assento na Estrutura do Veleiro Gabí, fomos brindados com o içamento da última Seção 0.0 pela Almiranta Débora... e um momento inesquecível de celebração e gratidão ao Eterno que nos tem acolhido nesta longa caminhada.

Seção 2.0 posicionada no picadeiro em 06-07-2018
com Guto

Seção 1.5 posicionada no picadeiro em 11-07-2018

Seção 1.0 posicionada no picadeiro em 13-07-2018

Seção 0.5 posicionada no picadeiro em 14-07-2018

Seção 0.0 posicionada no picadeiro em 15-07-2018
pela Almiranta Débora!!!

Celebração com um bom vinho presente de amigos que nos acompanham mesmo de longe estando tão perto do nosso coração... obrigado Elom, Cecília, Elisa e Alice pelo carinho.

Celebração na companhia sempre presente de amados mais chegados... obrigado Mateus e Victória, Davi e Rafaela, Ton e Mirinha pelo carinho.

Celebração na companhia da minha amada que caminha comigo há mais de 41 anos desde que nos conhecemos e decidimos trilhar juntos esse breve-longo caminho no Caminho do Eterno... obrigado Débora pela vida compartilhada comigo.

Celebração diante da Estrutura do Gabí na lembrança da nossa amada filha Gabí que nos deixou tão cedo e repentinamente... obrigado filha pelas experiências que passamos juntos e esperamos encontra-la diante do Eterno.

Celebração diante do Eterno que na Sua Sabedoria e Graça acolheu eternamente a Gabí e nos acolhe na caminhada de volta pra Sua Casa... obrigado Pai.

...

... e vamos para as próximas etapas para vermos o Gabí navegando pelos mares na esperança de encontrarmos novamente com a Gabí.

sexta-feira, 6 de julho de 2018

Estrutura do Banheiro BE
... e do Camarote BB com 2 Beliches

Esta seção é formada por 5 Seções,

estrutura formada por 5 seções:
4.0, 3.5, 3.0, 2.5 e 2.0

da Sala de Estar, atravessando a porta na Seção 4.0 há um corredor até a Seção 2.0 que separa o Banheiro BE e o Camarote BB com 2 Beliches do Camarote de Proa.

do lado BB há o Camarote com 2 Beliches

do lado BE há o Banheiro que serve os Camarotes da Proa

Montagem das Seções

Seção 4.0: descrita na postagem anterior, pois esta Seção é comum à Estrutura da Sala de Estar.

Seção 3.5: do lado BE há uma Antepara do Gabinete do Banheiro e do lado BB não fiz os reforços para os Beliches... serão montados junto com a Marcenaria interna.

içamento da Seção 3.5

seção 3.5 posicionada para nivelamento

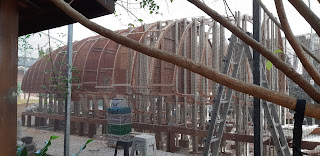

vista de BE das 15 seções montadas no picadeiro

detalhe do nivelamento com as ripas nas extremidades

vista frontal da seção 3.5 nivelada, centrada e fixada às balizas

vista de BE

Seção 3.0: seção central do Banheiro BE e Camarote BB, construí apenas a estrutura de Cavernas, Pé de Caverna, Vau e Mãos Francesas... os Reforços dos Móveis serão construídos junto com a Marcenaria interna.

seção 3.0 com os cabos para ser içada

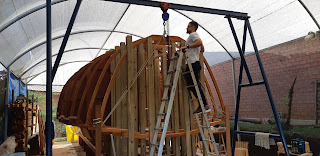

içamento da seção 3.0

detalhe dos parafusos 3/8" UNC sob medida

detalhe da etapa de fixação das balizas às travessas do picadeiro

detalhe da fixação dos suportes superiores para apoio
e nivelamento horizontal

Davi e Guto... dupla fera no estaleiro

Guto curtindo mais uma seção montada

Seção 2.5: mais uma seção construída apenas com a Estrutura de Cavernas, Vau, Pé de Caverna e Mãos Francesas... suportes serão construídos junto com a Marcenaria interna.
